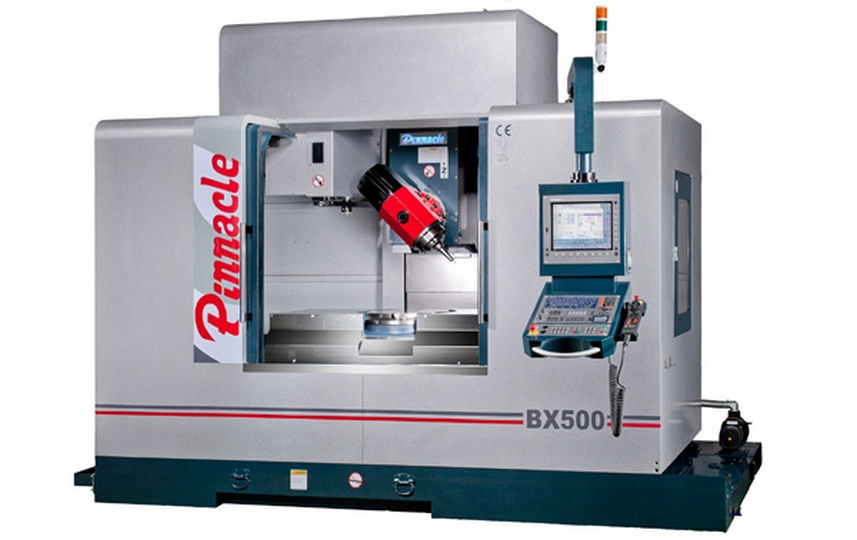

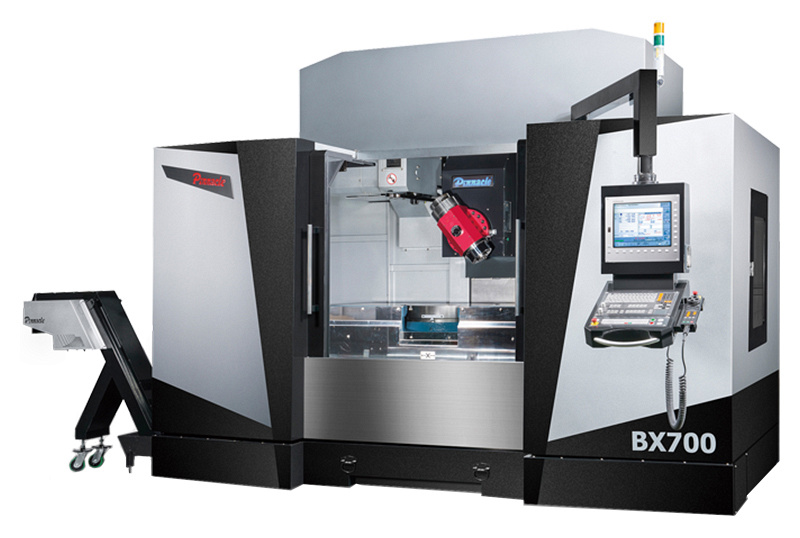

Фрезерные обрабатывающие центры Pinnacle BX
Для производства мебели- Форматно-раскроечные станки (66)
- Форматно-раскроечные центры с ЧПУ (38)
- Кромкооблицовочные cтанки (167)
- Сверлильно-присадочные станки (29)
- Сверлильно-присадочные станки с ЧПУ (37)
- Фрезерные станки с ЧПУ (137)
- Лазерно-гравировальные станки с ЧПУ (12)
- Оборудование для кромления (облицовка кромкой) (4)
- Оборудование для покраски элементов мебели, дверей и строительных панелей (31)
- Механизация (14)
- Оборудование для раскроя и пиления (12)
- Оборудование для упаковки мебели (19)
- Упаковочное оборудование для мебельной фурнитуры RemexPacking (4)
- Оборудование для лазерной обработки для резки и маркировки (5)
- Прессовое оборудование (38)
Для деревообработки- Столярные станки (145)
- Четырехсторонние станки (93)
- Шлифовальное и полировальное оборудование (56)
- Прессы и ваймы (27)
- Оборудование для сращивания по длине (3)
- Котельные установки (1)
- Сушильные камеры (8)
- Упаковочное оборудование (5)
- Клеенаносящие станки (10)
- Межстаночная механизация (2)
- Заточное оборудование (126)
- Обрабатывающие центры с ЧПУ (14)
- Оборудование для каширования (4)
- Оборудование для фрезеровки (13)
- Окутывающие станки для облицовывания панелей и погонажных изделий (7)
Инструменты
Металлообрабатывающее оборудование- Оптоволоконные лазеры по металлу (32)
- Токарные центры с ЧПУ (62)
- Ленточнопильные станки (43)
- Станки для заточки металлорежущего инструмента (10)
- Аппараты лазерной сварки (3)
- Листогибочные прессы (35)
- Фрезерные обрабатывающие центры с ЧПУ (29)
- Оптоволоконные лазерные станки для резки металла (9)
- Электроэрозионные станки (22)
- Трубогибы (4)
- Вальцовочные машины (1)
- Робототехника (10)
Б/У Станки
Другое оборудование
-
Производитель:Pinnacle
Тип 5-ти осевой обработки: поворотный стол + наклонная голова
Размер рабочего стола:
1300 x 610 - 1500 x 900 мм
Мощность: 15 / 18; 18 / 19,4 кВт
Вес: 7200 - 12 000 кг
Цена по запросу
Доставка по всей России
Гарантия
Сервисная поддержка
Модель
BX300
BX500
BX700
BX700DD
BX900
Диаметр заготовки, обрабатываемой на 5-ти осевом столе, мм
300
500
700
700
900
Перемещение по оси X, мм
1300
1300
1400
1400
1500
Перемещение по оси Y, мм
610
610
710
710
900
Перемещение по оси Z, мм
Вертикальное фрезерование 610
Горизонтальное фрезерование 760
Горизонтальное фрезерование 760
Вертикальное фрезерование 610
Горизонтальное фрезерование 760
Горизонтальное фрезерование 760
Вертикальное фрезерование 680
Горизонтальное фрезерование 810
Горизонтальное фрезерование 810
Вертикальное фрезерование 680
Горизонтальное фрезерование 810
Горизонтальное фрезерование 810
Вертикальное фрезерование 680
Горизонтальное фрезерование 810
Горизонтальное фрезерование 810
Максимальная нагрузка на стол, кг
850
850
1200
1200
1500
Расстояние от шпинделя до поверхности стола (вертикальное положение), мм
110 - 720
110 - 720
110 - 790
110 - 790
110 - 790
Расстояние от шпинделя до поверхности стола (горизонтальное положение), мм
205 - 965
205 - 965
220 - 1030
220 - 1030
220 - 1030
T-пазы (Ширина x Дистанция x Кол-во), мм
18 x 125 x 5
18 x 125 x 5
18 x 125 x 5
18 x 125 x 5
18 x 125 x 5
Тип обработки
Поворотный стол + наклонная голова
Поворотный стол + наклонная голова
Поворотный стол + наклонная голова
Поворотный стол + наклонная голова
Поворотный стол + наклонная голова
Размер стола, мм
O 500
O 500
O 630
O 630
O 630
Конус шпинделя
DIN40
DIN40
DIN40
DIN40
DIN40
Внутренний диаметр подшипника, мм
O 70
O 70
O 70
O70
O70
Расстояние от оси шпинделя до колонны, мм
675
675
760
760
760
Сила тяги, кг
800 ± 100
800 ± 100
900 ± 100
900 ± 100
900 ± 100
Частота вращения шпинделя, об/мин
15 000
15 000
15 000
15 000
15 000
Мощность главного двигателя, пост./30 мин., кВт
15 / 18
15 / 18
15 / 19,4
15 / 19,4
Тип двигателя
INDRAMAT 1MB 160F-4B
INDRAMAT 1MB 160F-4B
E+A mW16/17-8
E+A mW16/17-8
E+A mW16/17-8
Крутящий момент, пост./максимальный, Нм
48 / 120
48 / 120
71,6 / 173
71,6 / 173
71,6 / 173
Мощность шпинделя (S1 / S6 - 40%), кВт
15 / 18
15 / 18
15 / 18
15 / 19,4
15 / 19,4
Тип привода
Червячная передача
Червячная передача
Червячная передача
Прямой
Прямой
Передаточное отношение
1 : 72
1 : 72
1 : 120
-
-
Угол поворота, °
± 120°
± 120°
± 120°
± 120°
± 120°
Максимальная скорость поворота, об/мин
25
25
16,6
50
50
Минимальный инкремент
0,001
0,001
0,001
0,001
0,001
Усилие зажима, Нм
1157
1157
1165
2950
2950
Рабочий крутящий момент, Нм
764
764
765
689
689
Тип привода
Встроенный
Встроенный
Встроенный
Встроенный
Встроенный
Тип
Прямой привод
Прямой привод
Прямой привод
Прямой
Прямой
Диаметр стола, мм
O 500
O 500
O 630
O 630
Диаметр отверстия в столе, мм
O 50
O 50
O60
O60
O60
Частота вращения стола, об/мин
50
50
50
50
50
Минимальный поворот, °
0,001
0,001
0,001
0,001
0,001
Максимальная нагрузка на стол, кг
500
500
1000
1000
1000
Быстрые перемещения по оси X, м/мин
36
36
36
36
36
Быстрые перемещения по оси Y, м/мин
36
36
36
36
36
Быстрые перемещения по оси Z, м/мин
24
24
24
24
24
Максимальная скорость подачи (X / Y / Z), мм/мин
10 000
10 000
10 000
10 000
10 000
Номинальный крутящий момент (X / Y / Z), м/Нм
11 / 11 / 11
11 / 11 / 11
18,1 / 18,1 / 18,1
18,1 / 18,1 / 18,1
18,1 / 18,1 / 18,1
B-ось, крутящий момент, Нм
11
11
11
689
689
C-ось, крутящий момент, Нм
315
315
533
533
533
ATC тип
Тарельчатый
Тарельчатый
Тарельчатый
Тарельчатый
Тарельчатый
CAM тип
Манипулятор
Манипулятор
Манипулятор
Манипулятор
Манипулятор
Выбор инструмента (в 2-х направлениях)
Произвольный
Произвольный
Произвольный
Произвольный
Произвольный
Емкость магазина, шт.
24 (32 / 40)
24 (32 / 40)
24 (32 / 40)
24 (32 / 40)
24 (32 / 40)
Макс. диаметр инструмента, мм
90 (75)
90 (75)
90 (75)
90 (75)
90 (75)
Макс. длина инструмента, мм
250
250
250
250
250
Вес инструмента, кг
8
8
8
8
8
Точность позиционирования по осям X, Y, Z, мм
0,005
0,005
0,005
0,005
0,005
B и C оси, поворот, сек
15
15
15
10
10
Повторяемость по осям X, Y, Z, мм
0,003
0,003
0,003
0,003
0,003
B и C оси, поворот, сек
10
10
10
4
4
Система ЧПУ
Heidenhain
Heidenhain
Heidenhain
Heidenhain
Heidenhain
Размер стола, мм
1300 x 610
1300 x 610
1400 x 710
1400 x 710
1500 x 900
Тип 5-ти осевой обработки
Поворотный стол + наклонная голова
Поворотный стол + наклонная голова
Поворотный стол + наклонная голова
Поворотный стол + наклонная голова
Поворотный стол + наклонная голова
Давление воздуха, кг/см?
6
6
6
6
6
Вольтаж
380
380
380
380
380
Мощность, кВт
40
40
40
40
40
Объем бака СОЖ, л
300
300
450
450
450
Длина, мм
3450
3450
3230
3230
3230
Ширина, мм
2300
2300
2300
2300
2300
Высота, мм
2550
2550
2560
2560
2560
Длина, мм
3400
3400
3890
3890
3890
Ширина, мм
2230
2230
3180
3180
3180
Высота, мм
3100
3100
3200
3200
3200
Вес, кг
7200
7200
12 000
12 000
12 000
Модель
BX300
BX500
BX700
BX700DD
BX900
Диаметр заготовки, обрабатываемой на 5-ти осевом столе, мм
300
500
700
700
900
Перемещение по оси X, мм
1300
1300
1400
1400
1500
Перемещение по оси Y, мм
610
610
710
710
900
Перемещение по оси Z, мм
Вертикальное фрезерование 610
Горизонтальное фрезерование 760
Горизонтальное фрезерование 760
Вертикальное фрезерование 610
Горизонтальное фрезерование 760
Горизонтальное фрезерование 760
Вертикальное фрезерование 680
Горизонтальное фрезерование 810
Горизонтальное фрезерование 810
Вертикальное фрезерование 680
Горизонтальное фрезерование 810
Горизонтальное фрезерование 810
Вертикальное фрезерование 680
Горизонтальное фрезерование 810
Горизонтальное фрезерование 810
Максимальная нагрузка на стол, кг
850
850
1200
1200
1500
Расстояние от шпинделя до поверхности стола (вертикальное положение), мм
110 - 720
110 - 720
110 - 790
110 - 790
110 - 790
Расстояние от шпинделя до поверхности стола (горизонтальное положение), мм
205 - 965
205 - 965
220 - 1030
220 - 1030
220 - 1030
T-пазы (Ширина x Дистанция x Кол-во), мм
18 x 125 x 5
18 x 125 x 5
18 x 125 x 5
18 x 125 x 5
18 x 125 x 5
Тип обработки
Поворотный стол + наклонная голова
Поворотный стол + наклонная голова
Поворотный стол + наклонная голова
Поворотный стол + наклонная голова
Поворотный стол + наклонная голова
Размер стола, мм
O 500
O 500
O 630
O 630
O 630
Конус шпинделя
DIN40
DIN40
DIN40
DIN40
DIN40
Внутренний диаметр подшипника, мм
O 70
O 70
O 70
O70
O70
Расстояние от оси шпинделя до колонны, мм
675
675
760
760
760
Сила тяги, кг
800 ± 100
800 ± 100
900 ± 100
900 ± 100
900 ± 100
Частота вращения шпинделя, об/мин
15 000
15 000
15 000
15 000
15 000
Мощность главного двигателя, пост./30 мин., кВт
15 / 18
15 / 18
15 / 19,4
15 / 19,4
Тип двигателя
INDRAMAT 1MB 160F-4B
INDRAMAT 1MB 160F-4B
E+A mW16/17-8
E+A mW16/17-8
E+A mW16/17-8
Крутящий момент, пост./максимальный, Нм
48 / 120
48 / 120
71,6 / 173
71,6 / 173
71,6 / 173
Мощность шпинделя (S1 / S6 - 40%), кВт
15 / 18
15 / 18
15 / 18
15 / 19,4
15 / 19,4
Тип привода
Червячная передача
Червячная передача
Червячная передача
Прямой
Прямой
Передаточное отношение
1 : 72
1 : 72
1 : 120
-
-
Угол поворота, °
± 120°
± 120°
± 120°
± 120°
± 120°
Максимальная скорость поворота, об/мин
25
25
16,6
50
50
Минимальный инкремент
0,001
0,001
0,001
0,001
0,001
Усилие зажима, Нм
1157
1157
1165
2950
2950
Рабочий крутящий момент, Нм
764
764
765
689
689
Тип привода
Встроенный
Встроенный
Встроенный
Встроенный
Встроенный
Тип
Прямой привод
Прямой привод
Прямой привод
Прямой
Прямой
Диаметр стола, мм
O 500
O 500
O 630
O 630
Диаметр отверстия в столе, мм
O 50
O 50
O60
O60
O60
Частота вращения стола, об/мин
50
50
50
50
50
Минимальный поворот, °
0,001
0,001
0,001
0,001
0,001
Максимальная нагрузка на стол, кг
500
500
1000
1000
1000
Быстрые перемещения по оси X, м/мин
36
36
36
36
36
Быстрые перемещения по оси Y, м/мин
36
36
36
36
36
Быстрые перемещения по оси Z, м/мин
24
24
24
24
24
Максимальная скорость подачи (X / Y / Z), мм/мин
10 000
10 000
10 000
10 000
10 000
Номинальный крутящий момент (X / Y / Z), м/Нм
11 / 11 / 11
11 / 11 / 11
18,1 / 18,1 / 18,1
18,1 / 18,1 / 18,1
18,1 / 18,1 / 18,1
B-ось, крутящий момент, Нм
11
11
11
689
689
C-ось, крутящий момент, Нм
315
315
533
533
533
ATC тип
Тарельчатый
Тарельчатый
Тарельчатый
Тарельчатый
Тарельчатый
CAM тип
Манипулятор
Манипулятор
Манипулятор
Манипулятор
Манипулятор
Выбор инструмента (в 2-х направлениях)
Произвольный
Произвольный
Произвольный
Произвольный
Произвольный
Емкость магазина, шт.
24 (32 / 40)
24 (32 / 40)
24 (32 / 40)
24 (32 / 40)
24 (32 / 40)
Макс. диаметр инструмента, мм
90 (75)
90 (75)
90 (75)
90 (75)
90 (75)
Макс. длина инструмента, мм
250
250
250
250
250
Вес инструмента, кг
8
8
8
8
8
Точность позиционирования по осям X, Y, Z, мм
0,005
0,005
0,005
0,005
0,005
B и C оси, поворот, сек
15
15
15
10
10
Повторяемость по осям X, Y, Z, мм
0,003
0,003
0,003
0,003
0,003
B и C оси, поворот, сек
10
10
10
4
4
Система ЧПУ
Heidenhain
Heidenhain
Heidenhain
Heidenhain
Heidenhain
Размер стола, мм
1300 x 610
1300 x 610
1400 x 710
1400 x 710
1500 x 900
Тип 5-ти осевой обработки
Поворотный стол + наклонная голова
Поворотный стол + наклонная голова
Поворотный стол + наклонная голова
Поворотный стол + наклонная голова
Поворотный стол + наклонная голова
Давление воздуха, кг/см?
6
6
6
6
6
Вольтаж
380
380
380
380
380
Мощность, кВт
40
40
40
40
40
Объем бака СОЖ, л
300
300
450
450
450
Длина, мм
3450
3450
3230
3230
3230
Ширина, мм
2300
2300
2300
2300
2300
Высота, мм
2550
2550
2560
2560
2560
Длина, мм
3400
3400
3890
3890
3890
Ширина, мм
2230
2230
3180
3180
3180
Высота, мм
3100
3100
3200
3200
3200
Вес, кг
7200
7200
12 000
12 000
12 000
Мы предлагаем удобные и гибкие условия доставки, чтобы вы могли быстро и безопасно получить необходимое оборудование:
- Индивидуальный подбор транспорта под габариты и вес груза
- Страхование груза на весь период транспортировки
- Профессиональное крепление и фиксация оборудования
- Сопровождение груза на всём пути следования
- Возможность отслеживания местоположения груза
Если у вас остались вопросы по условиям доставки или нужна индивидуальная консультация — свяжитесь с нашими менеджерами. Мы поможем подобрать оптимальный способ доставки и ответим на все ваши вопросы.
Мы предлагаем различные варианты оплаты для вашего удобства:
1.Принимаем платежи от организаций и ИПДля получения счета на оплату или уточнения реквизитов свяжитесь с нашими менеджерами или отправьте заявку на электронную почту: stanki37@mail.ru
2. Оплата банковской картойЕсли у вас возникнут вопросы по доставке или оплате, пожалуйста, свяжитесь с нашим менеджером — мы поможем выбрать оптимальные условия!
3. Оплата лизинг станков и оборудованияСвяжитесь с нами для получения подробной консультации и расчета условий лизинга.
У данного товара нет отзывов. Станьте первым, кто оставил отзыв об этом товаре!
Технические характеристики
Модель
BX300
BX500
BX700
BX700DD
BX900
Диаметр заготовки, обрабатываемой на 5-ти осевом столе, мм
300
500
700
700
900
Перемещение по оси X, мм
1300
1300
1400
1400
1500
Перемещение по оси Y, мм
610
610
710
710
900
Перемещение по оси Z, мм
Вертикальное фрезерование 610
Горизонтальное фрезерование 760
Горизонтальное фрезерование 760
Вертикальное фрезерование 610
Горизонтальное фрезерование 760
Горизонтальное фрезерование 760
Вертикальное фрезерование 680
Горизонтальное фрезерование 810
Горизонтальное фрезерование 810
Вертикальное фрезерование 680
Горизонтальное фрезерование 810
Горизонтальное фрезерование 810
Вертикальное фрезерование 680
Горизонтальное фрезерование 810
Горизонтальное фрезерование 810
Максимальная нагрузка на стол, кг
850
850
1200
1200
1500
Расстояние от шпинделя до поверхности стола (вертикальное положение), мм
110 - 720
110 - 720
110 - 790
110 - 790
110 - 790
Расстояние от шпинделя до поверхности стола (горизонтальное положение), мм
205 - 965
205 - 965
220 - 1030
220 - 1030
220 - 1030
T-пазы (Ширина x Дистанция x Кол-во), мм
18 x 125 x 5
18 x 125 x 5
18 x 125 x 5
18 x 125 x 5
18 x 125 x 5
Тип обработки
Поворотный стол + наклонная голова
Поворотный стол + наклонная голова
Поворотный стол + наклонная голова
Поворотный стол + наклонная голова
Поворотный стол + наклонная голова
Размер стола, мм
O 500
O 500
O 630
O 630
O 630
Конус шпинделя
DIN40
DIN40
DIN40
DIN40
DIN40
Внутренний диаметр подшипника, мм
O 70
O 70
O 70
O70
O70
Расстояние от оси шпинделя до колонны, мм
675
675
760
760
760
Сила тяги, кг
800 ± 100
800 ± 100
900 ± 100
900 ± 100
900 ± 100
Частота вращения шпинделя, об/мин
15 000
15 000
15 000
15 000
15 000
Мощность главного двигателя, пост./30 мин., кВт
15 / 18
15 / 18
15 / 19,4
15 / 19,4
Тип двигателя
INDRAMAT 1MB 160F-4B
INDRAMAT 1MB 160F-4B
E+A mW16/17-8
E+A mW16/17-8
E+A mW16/17-8
Крутящий момент, пост./максимальный, Нм
48 / 120
48 / 120
71,6 / 173
71,6 / 173
71,6 / 173
Мощность шпинделя (S1 / S6 - 40%), кВт
15 / 18
15 / 18
15 / 18
15 / 19,4
15 / 19,4
Тип привода
Червячная передача
Червячная передача
Червячная передача
Прямой
Прямой
Передаточное отношение
1 : 72
1 : 72
1 : 120
-
-
Угол поворота, °
± 120°
± 120°
± 120°
± 120°
± 120°
Максимальная скорость поворота, об/мин
25
25
16,6
50
50
Минимальный инкремент
0,001
0,001
0,001
0,001
0,001
Усилие зажима, Нм
1157
1157
1165
2950
2950
Рабочий крутящий момент, Нм
764
764
765
689
689
Тип привода
Встроенный
Встроенный
Встроенный
Встроенный
Встроенный
Тип
Прямой привод
Прямой привод
Прямой привод
Прямой
Прямой
Диаметр стола, мм
O 500
O 500
O 630
O 630
Диаметр отверстия в столе, мм
O 50
O 50
O60
O60
O60
Частота вращения стола, об/мин
50
50
50
50
50
Минимальный поворот, °
0,001
0,001
0,001
0,001
0,001
Максимальная нагрузка на стол, кг
500
500
1000
1000
1000
Быстрые перемещения по оси X, м/мин
36
36
36
36
36
Быстрые перемещения по оси Y, м/мин
36
36
36
36
36
Быстрые перемещения по оси Z, м/мин
24
24
24
24
24
Максимальная скорость подачи (X / Y / Z), мм/мин
10 000
10 000
10 000
10 000
10 000
Номинальный крутящий момент (X / Y / Z), м/Нм
11 / 11 / 11
11 / 11 / 11
18,1 / 18,1 / 18,1
18,1 / 18,1 / 18,1
18,1 / 18,1 / 18,1
B-ось, крутящий момент, Нм
11
11
11
689
689
C-ось, крутящий момент, Нм
315
315
533
533
533
ATC тип
Тарельчатый
Тарельчатый
Тарельчатый
Тарельчатый
Тарельчатый
CAM тип
Манипулятор
Манипулятор
Манипулятор
Манипулятор
Манипулятор
Выбор инструмента (в 2-х направлениях)
Произвольный
Произвольный
Произвольный
Произвольный
Произвольный
Емкость магазина, шт.
24 (32 / 40)
24 (32 / 40)
24 (32 / 40)
24 (32 / 40)
24 (32 / 40)
Макс. диаметр инструмента, мм
90 (75)
90 (75)
90 (75)
90 (75)
90 (75)
Макс. длина инструмента, мм
250
250
250
250
250
Вес инструмента, кг
8
8
8
8
8
Точность позиционирования по осям X, Y, Z, мм
0,005
0,005
0,005
0,005
0,005
B и C оси, поворот, сек
15
15
15
10
10
Повторяемость по осям X, Y, Z, мм
0,003
0,003
0,003
0,003
0,003
B и C оси, поворот, сек
10
10
10
4
4
Система ЧПУ
Heidenhain
Heidenhain
Heidenhain
Heidenhain
Heidenhain
Размер стола, мм
1300 x 610
1300 x 610
1400 x 710
1400 x 710
1500 x 900
Тип 5-ти осевой обработки
Поворотный стол + наклонная голова
Поворотный стол + наклонная голова
Поворотный стол + наклонная голова
Поворотный стол + наклонная голова
Поворотный стол + наклонная голова
Давление воздуха, кг/см?
6
6
6
6
6
Вольтаж
380
380
380
380
380
Мощность, кВт
40
40
40
40
40
Объем бака СОЖ, л
300
300
450
450
450
Длина, мм
3450
3450
3230
3230
3230
Ширина, мм
2300
2300
2300
2300
2300
Высота, мм
2550
2550
2560
2560
2560
Длина, мм
3400
3400
3890
3890
3890
Ширина, мм
2230
2230
3180
3180
3180
Высота, мм
3100
3100
3200
3200
3200
Вес, кг
7200
7200
12 000
12 000
12 000
описание
Модель
BX300
BX500
BX700
BX700DD
BX900
Диаметр заготовки, обрабатываемой на 5-ти осевом столе, мм
300
500
700
700
900
Перемещение по оси X, мм
1300
1300
1400
1400
1500
Перемещение по оси Y, мм
610
610
710
710
900
Перемещение по оси Z, мм
Вертикальное фрезерование 610
Горизонтальное фрезерование 760
Горизонтальное фрезерование 760
Вертикальное фрезерование 610
Горизонтальное фрезерование 760
Горизонтальное фрезерование 760
Вертикальное фрезерование 680
Горизонтальное фрезерование 810
Горизонтальное фрезерование 810
Вертикальное фрезерование 680
Горизонтальное фрезерование 810
Горизонтальное фрезерование 810
Вертикальное фрезерование 680
Горизонтальное фрезерование 810
Горизонтальное фрезерование 810
Максимальная нагрузка на стол, кг
850
850
1200
1200
1500
Расстояние от шпинделя до поверхности стола (вертикальное положение), мм
110 - 720
110 - 720
110 - 790
110 - 790
110 - 790
Расстояние от шпинделя до поверхности стола (горизонтальное положение), мм
205 - 965
205 - 965
220 - 1030
220 - 1030
220 - 1030
T-пазы (Ширина x Дистанция x Кол-во), мм
18 x 125 x 5
18 x 125 x 5
18 x 125 x 5
18 x 125 x 5
18 x 125 x 5
Тип обработки
Поворотный стол + наклонная голова
Поворотный стол + наклонная голова
Поворотный стол + наклонная голова
Поворотный стол + наклонная голова
Поворотный стол + наклонная голова
Размер стола, мм
O 500
O 500
O 630
O 630
O 630
Конус шпинделя
DIN40
DIN40
DIN40
DIN40
DIN40
Внутренний диаметр подшипника, мм
O 70
O 70
O 70
O70
O70
Расстояние от оси шпинделя до колонны, мм
675
675
760
760
760
Сила тяги, кг
800 ± 100
800 ± 100
900 ± 100
900 ± 100
900 ± 100
Частота вращения шпинделя, об/мин
15 000
15 000
15 000
15 000
15 000
Мощность главного двигателя, пост./30 мин., кВт
15 / 18
15 / 18
15 / 19,4
15 / 19,4
Тип двигателя
INDRAMAT 1MB 160F-4B
INDRAMAT 1MB 160F-4B
E+A mW16/17-8
E+A mW16/17-8
E+A mW16/17-8
Крутящий момент, пост./максимальный, Нм
48 / 120
48 / 120
71,6 / 173
71,6 / 173
71,6 / 173
Мощность шпинделя (S1 / S6 - 40%), кВт
15 / 18
15 / 18
15 / 18
15 / 19,4
15 / 19,4
Тип привода
Червячная передача
Червячная передача
Червячная передача
Прямой
Прямой
Передаточное отношение
1 : 72
1 : 72
1 : 120
-
-
Угол поворота, °
± 120°
± 120°
± 120°
± 120°
± 120°
Максимальная скорость поворота, об/мин
25
25
16,6
50
50
Минимальный инкремент
0,001
0,001
0,001
0,001
0,001
Усилие зажима, Нм
1157
1157
1165
2950
2950
Рабочий крутящий момент, Нм
764
764
765
689
689
Тип привода
Встроенный
Встроенный
Встроенный
Встроенный
Встроенный
Тип
Прямой привод
Прямой привод
Прямой привод
Прямой
Прямой
Диаметр стола, мм
O 500
O 500
O 630
O 630
Диаметр отверстия в столе, мм
O 50
O 50
O60
O60
O60
Частота вращения стола, об/мин
50
50
50
50
50
Минимальный поворот, °
0,001
0,001
0,001
0,001
0,001
Максимальная нагрузка на стол, кг
500
500
1000
1000
1000
Быстрые перемещения по оси X, м/мин
36
36
36
36
36
Быстрые перемещения по оси Y, м/мин
36
36
36
36
36
Быстрые перемещения по оси Z, м/мин
24
24
24
24
24
Максимальная скорость подачи (X / Y / Z), мм/мин
10 000
10 000
10 000
10 000
10 000
Номинальный крутящий момент (X / Y / Z), м/Нм
11 / 11 / 11
11 / 11 / 11
18,1 / 18,1 / 18,1
18,1 / 18,1 / 18,1
18,1 / 18,1 / 18,1
B-ось, крутящий момент, Нм
11
11
11
689
689
C-ось, крутящий момент, Нм
315
315
533
533
533
ATC тип
Тарельчатый
Тарельчатый
Тарельчатый
Тарельчатый
Тарельчатый
CAM тип
Манипулятор
Манипулятор
Манипулятор
Манипулятор
Манипулятор
Выбор инструмента (в 2-х направлениях)
Произвольный
Произвольный
Произвольный
Произвольный
Произвольный
Емкость магазина, шт.
24 (32 / 40)
24 (32 / 40)
24 (32 / 40)
24 (32 / 40)
24 (32 / 40)
Макс. диаметр инструмента, мм
90 (75)
90 (75)
90 (75)
90 (75)
90 (75)
Макс. длина инструмента, мм
250
250
250
250
250
Вес инструмента, кг
8
8
8
8
8
Точность позиционирования по осям X, Y, Z, мм
0,005
0,005
0,005
0,005
0,005
B и C оси, поворот, сек
15
15
15
10
10
Повторяемость по осям X, Y, Z, мм
0,003
0,003
0,003
0,003
0,003
B и C оси, поворот, сек
10
10
10
4
4
Система ЧПУ
Heidenhain
Heidenhain
Heidenhain
Heidenhain
Heidenhain
Размер стола, мм
1300 x 610
1300 x 610
1400 x 710
1400 x 710
1500 x 900
Тип 5-ти осевой обработки
Поворотный стол + наклонная голова
Поворотный стол + наклонная голова
Поворотный стол + наклонная голова
Поворотный стол + наклонная голова
Поворотный стол + наклонная голова
Давление воздуха, кг/см?
6
6
6
6
6
Вольтаж
380
380
380
380
380
Мощность, кВт
40
40
40
40
40
Объем бака СОЖ, л
300
300
450
450
450
Длина, мм
3450
3450
3230
3230
3230
Ширина, мм
2300
2300
2300
2300
2300
Высота, мм
2550
2550
2560
2560
2560
Длина, мм
3400
3400
3890
3890
3890
Ширина, мм
2230
2230
3180
3180
3180
Высота, мм
3100
3100
3200
3200
3200
Вес, кг
7200
7200
12 000
12 000
12 000
Обратная связь
Оставить заявку
Заполните форму и мы перезвоним вам в ближайшее время
