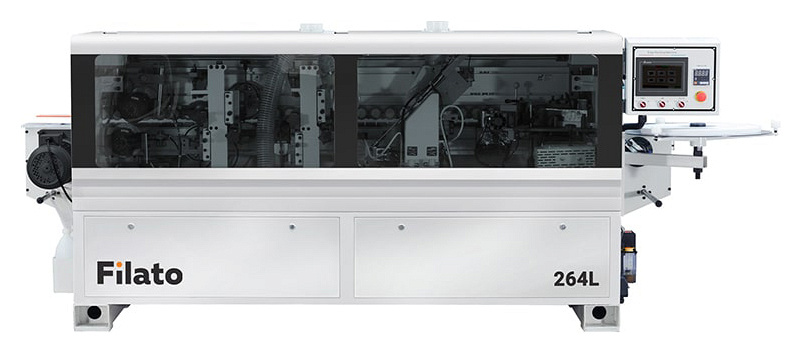

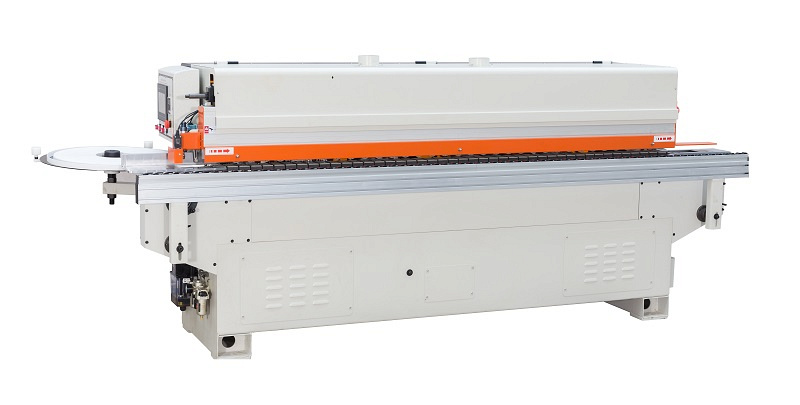

Автоматический кромкооблицовочный станок Filato OPTIMA 264L

Обработка станины проходит на передовых металлообрабатывающих станках с ЧПУ за одну установку, это дает высокую точность работы узлов на более длительном сроке службы.

Все элементы конструкции станка, так же проходят абсолютно точную обработку на металлообрабатывающих станках с ЧПУ, японского производства.

Сборочная линия, является окончательным и важным этапом для стабильной работы станка.

Опытные специалисты на профессиональных сборочных линиях начиная от станины и заканчивая небольшими электрическими компонентами, гарантируют стабильную и производительную работу станка.

• Участок контроля качества.
• Специально измерительное оборудование.
• Строгая система контроля качества по важным параметрам станка.

Прижимная балка обеспечивает высокую точность и превосходную жесткость.

На необходимую толщину заготовки подъем и опускание прижимной балки осуществляется в ручную и контролируется с помощью счетчика.

• Долговечный и надежная конструкция конвейера.
• Точное перемещение башмаков осуществляется за счет полукруглой направляющей прошедшую специальную термообработку с помощью цепи.
• Износостойкие башмаки в сочетании с резиновыми прижимными роликами обеспечивают точную транспортировку заготовок.

Двигатель подачи конвейера:

• Мощность: 1,5 кВт;
• Частота: 60 Гц;
• Скорость вращения: 1420 об/мин.

Система определения интервала подачи заготовки предназначена для фиксированного расстояния между заготовками для повышения производительности и обеспечения стабильной работы каждого узла.

Автоматическая система измерения толщины заготовки, если толщина панели превышает заданную, то станок автоматически останавливается.

2 литые стальные круглые опоры , позволяют выдвинуть поддерживающую раму с направляющими роликами, на 600 мм и за счет этого осуществляется плавное перемещение заготовок больших размеров.

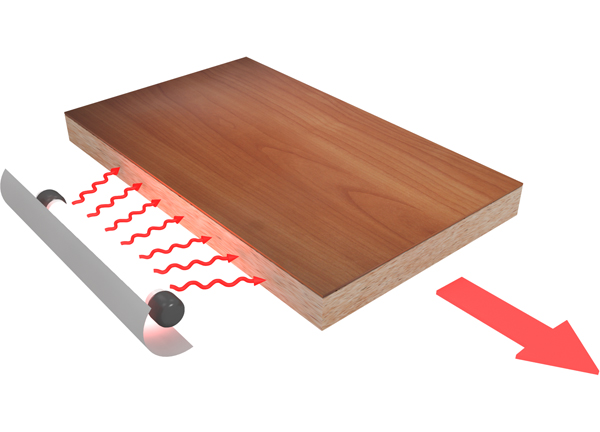

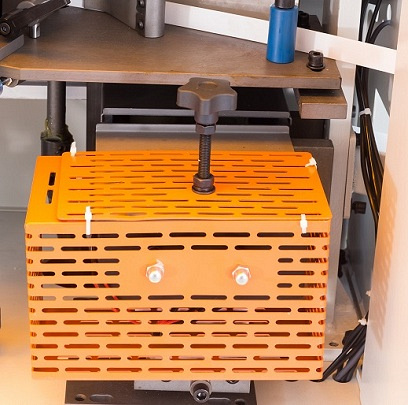

• Предварительный нагрев торца заготовки создает нужную основу для качественной приклейки кромки.
• Рабочая температура Инфракрасной лампы около 100 °С.
• Мощность лампы: 1,7 кВт.
• Особо актуальна в зимний период времени.

• Плавная подача кромочного материала в зону нанесения клея.
• Традиционный способ добавления клея в клеевой бачок, расположен ниже относительно клее наносящего вала.
• Клеевой бачок имеет тефлоновое покрытие, которое предотвращает пригорание клея к стенкам бачка.
• Бачок предназначен для горячего клей-расплава EVA с емкостью около 4 л.
• Чувствительная регулировка подачи клея толщиной, для того чтобы обеспечить рациональное использование клея.

Встроенная гильотина на пневматическом цилиндре с электрическим переключателем, рассчитан для высокой производительности.

• Состоит из двух до прессовочных роликов обеспечивают, надежную фиксацию кромочного материала на торец заготовки.
• Диаметр до прессовочных роликов 70 мм.
• Контроль с помощью пневматики отдельным пневмоцилиндром на каждый ролик.
• Прижимные ролики подходят для прижатия кромочного материала различной толщины на торец заготовки для минимизации клеевого шва.

• Линейная направляющая расположена под углом 45°.
• 2 пилы O104 х 22 Z30.
• Автоматическая система смазки направляющих.
• Аспирационный кожух для удаления обрезков из рабочей зоны станка.
• Точный контроль осуществляется за счет установленного частотного преобразователя. Это обеспечивает долгий срок службы станка.

2 двигателя:

• Мощность: 0,37 кВт;
• Частота: 200 Гц;
• Скоростью вращения: 12 000 об/мин.

• Служит для фрезерования верхних и нижних свесов заготовки.
• Профессиональное исполнение узла представляет собой единый конструктив, в котором установлены двигатели для слаженной и качественной обработки.
• Круглые копиры большого диаметра для абсолютно точного отслеживания материала.
• Перенастройка на толщину кромочного материала с помощью счетчиков.
• На каждом двигателе установлены фрезы R2.
• Система аспирации эффективно убирает стружку из зоны обработки.

Узел фрезерования свесов 2-двигателя:

• Мощность: 0,75 кВт;
• Частота: 200 Гц;
• Скоростью вращения: 12 000 об/мин.

• Предназначен для удаления микроволны на обработанной радиусной поверхности кромки после узлов фрезерования.
• Профессиональное исполнение узла представляет собой единый конструктив, в котором установлены ножевые пластины для слаженной и качественной обработки.
• Точность позиционирования заготовки за счет копиров большого диаметра по плоскости с верху и с низу, а также круглых конусных копиров в торец заготовки.
• Два двухсторонних ножа радиусом R2 (20 x 12 x 2), с охлаждением, путем подачи сжатого воздуха непосредственно на сами ножи в процессе обработки заготовки.
• Регулировка узла на толщину кромочного материала осуществляется с помощью счетчиков.

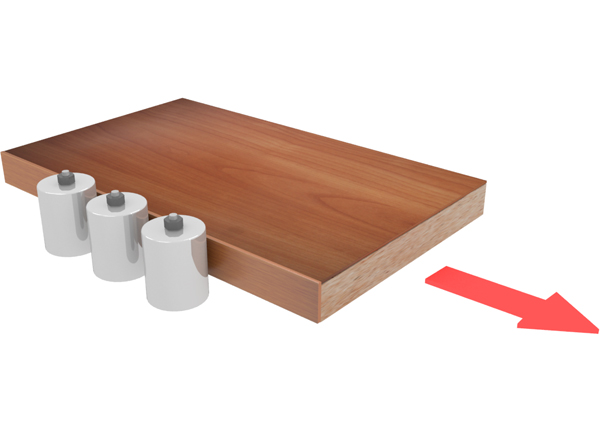

Узел очищающей жидкости, расположен перед узлом полировки и предназначен для устранения следов клея, потёков, пыли, как на стандартных так и деликатных поверхностях.

• 2 форсунки одновременно наносят жидкость сверху и снизу заготовки.
• Регулировка подачи необходимого количества жидкости.
• На каждую форсунку отдельная емкость хранения жидкости.

Улучшает качество обработанной детали и обладает антистатическим эффектом.

Узел полировки с кругами из двухслойной ткани необходим для финишной обработки кромки. Придает блеск обработанной поверхности, очищает от загрязнений.

• Регулировка положения угла атаки при обработке.
• Обеспечение стабильной работы за счет подключения постоянного питания.
• Диаметр кругов: O150 х O22.

Оснащен 2-мя двигателями:

• Мощность: 0,37 кВт;
• Частота: 50 Гц;
• Скорость вращения: 1400 об/мин.

Подсветка внутренней зоны агрегатов станка.

Удобство обслуживания и настройки агрегатов и отслеживания стабильной работы станка.

Каждый блок оснащен независимым вытяжным колпаком:

• Узел 2-ух моторной торцовки;
• Узел Фрезерование свесов;
• Система аспирации эффективно убирает стружку из зон обработки и сохраняет чистоту станка.

• Пневмо-система станка оснащена блоком подготовки воздуха SNS.
• Регулировка давления и точный контроль подачи воздуха.
• Состоит из резервуара с маслом для смазки системы масляным туманом, фильтра тонкой очистки и блока контроля распределения.
• Необходимое давление 8 бар.

• Главный выключатель для подачи питания (Вкл/Выкл);
• Выносная кнопка/пульт для наладки и перенастройки станка;
• Кнопка аварийной остановки на пульте управления и задней части станка.

• Входное напряжение, 380 В, 50 Гц;
• Преобразователь частоты Delta с функцией электро-остановки двигателя от перегрузки;
• Логический PLC контролер DELTA;
• Тепловое реле и пускатели Schneider Electric;
• Разрешается эксплуатация в диапазоне 0° - 40°;
• Станок автоматически переходит в режим ожидания, когда машина перестает работать в течение определенного периода (в зависимости от времени установки).

• Отдельно вынесен пульт управления с сенсорным дисплеем Touch SCREEN диагональю 7”.
• Интерфейс работы интуитивно понятен и прост, информация о состоянии машины доступна с первого взгляда.
• Максимальное удобство эксплуатации, и быстрая обучаемость оператора.
• Отображение процессов и диагностической информации.
• Блок установки необходимой температуры.
• Оперативное решение проблем с помощью кода ошибок отображаемые на мониторе пульта управления.
• Для удобства оператора, пульт управления имеет возможность поворота на 90°.
