Производитель:QUADRO
Макс. сечение заготовки: 210 x 125 мм
Количество шпинделей: 5 шт.
Скорость подачи: 8 - 33 м/мин
Мощность: 39,25 кВт
Вес: 3600 кг
Требования к выбору параметров многопильной обработки:
Диаметр пил, мм
Толщина заготовки, мм
Количество пил, шт.
200
20 - 30
13
230
30 - 40
10
230
40 - +50
8
230
50 - 60
6
Выбор мощности: для обработки заготовки толщиной 10 мм на каждую пилу требуется мощность примерно 0,75 кВт.
Чертеж пилы:
Четырехсторонний станок Quadro 521 SAW может использоваться как классический пятишпиндельный станок для производства большинства погонажных изделий. Также 5-й шпиндель станка оснащен увеличенным двигателем 11 кВт, шпоночным пазом для установки дисковых пил. При этом высота пропила - 50 мм.
Предприятия и цеха по производству столярно-строительных изделий, клееного бруса и щита, производству погонажных изделий, деталей для стандартного домостроения и другие деревообрабатывающие производства.

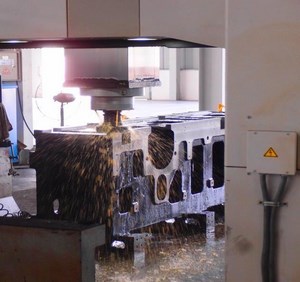

А также специальную термическую обработку для снятия внутренних напряжений металла. Инновационная технология гарантирует максимальную жесткость, стабильность и долговечность станины, полностью исключает возможность возникновения вибрации даже при работе на высоких скоростях подачи или обработке массивных заготовок.
Станок обладает колоссальным запасом прочности для максимальных нагрузок и режимов работы.
Отвечают всем требованиям автоматизированного современного производства, проходят обязательную предварительную обкатку перед установкой на станок, маркировку, балансировку. Шпиндели собраны на базе самых точных в мире подшипников известной фирмы NACHI (Япония).
В станке применяются электрокомпоненты ведущего мирового производителя – SIEMENS и SCHNEIDER.
Система фиксации состоит из оптимального количества приводных роликов (расположенных как в столе, так и над столом). В столе станка расположены 4 приводных ролика. Необходимы для протяжки заготовок на высоких скоростях подачи, а также массивных заготовок естественной влажности.
Установлены перед и после верхних шпинделей и исключают вероятность заклинивания заготовок на высоких скоростях подачи.
Установлены перед и после верхних шпинделей и исключают вероятность заклинивания заготовок на высоких скоростях подачи.
2 блока установлены перед первым горизонтальным и напротив правого вертикального шпинделя, обеспечивает оптимальное прилегание заготовки к направляющей линейке, исключая вероятность получения брака, а также позволяет обработать изделия небольшого сечения.
Когтевая защита на входе станка препятствует выбросу заготовки и обеспечивает повышенную безопасность работы на станке.
Станок оснащен регуляторами с помощью которых управляются все прижимы (ролики). Это обеспечивает безупречное позиционирование заготовки в процессе обработки в каждой зоне. Настройка усилия прижима каждой группы прижимов роликов производится быстро и удобно с центрального пульта управления, при этом нет необходимости открывать защитное ограждение.

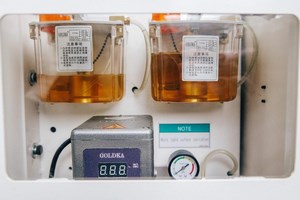

Станок оснащен двумя насосами для дистанционной смазки всех направляющих и трущихся элементов станка.
Необходима для увеличения производительности с сохранением высокого качества продукции.
Станок оснащен бесступенчатой регулировкой скорости подачи от 8 до 33 м/мин.
На стол в ручном режиме подается смазка через с помощью насоса. Смазка необходима для снижения усилия на систему подачи, повышение качества заготовок за счет исключения налипания смолы и стружки.
Стол покрыт хромом для повышения износостойкости.
Станок оснащен дополнительным столом и пластиной для установки дисковых пил диаметром до 230 мм (высота пропила 50 мм)
Мы предлагаем удобные и гибкие условия доставки, чтобы вы могли быстро и безопасно получить необходимое оборудование:
- Индивидуальный подбор транспорта под габариты и вес груза
- Страхование груза на весь период транспортировки
- Профессиональное крепление и фиксация оборудования
- Сопровождение груза на всём пути следования
- Возможность отслеживания местоположения груза
Если у вас остались вопросы по условиям доставки или нужна индивидуальная консультация — свяжитесь с нашими менеджерами. Мы поможем подобрать оптимальный способ доставки и ответим на все ваши вопросы.
Мы предлагаем различные варианты оплаты для вашего удобства:
1.Принимаем платежи от организаций и ИПДля получения счета на оплату или уточнения реквизитов свяжитесь с нашими менеджерами или отправьте заявку на электронную почту: stanki37@mail.ru
2. Оплата банковской картойЕсли у вас возникнут вопросы по доставке или оплате, пожалуйста, свяжитесь с нашим менеджером — мы поможем выбрать оптимальные условия!
3. Оплата лизинг станков и оборудованияСвяжитесь с нами для получения подробной консультации и расчета условий лизинга.
Технические характеристики
Требования к выбору параметров многопильной обработки:
Диаметр пил, мм
Толщина заготовки, мм
Количество пил, шт.
200
20 - 30
13
230
30 - 40
10
230
40 - +50
8
230
50 - 60
6
Выбор мощности: для обработки заготовки толщиной 10 мм на каждую пилу требуется мощность примерно 0,75 кВт.
Чертеж пилы:
описание
Четырехсторонний станок Quadro 521 SAW может использоваться как классический пятишпиндельный станок для производства большинства погонажных изделий. Также 5-й шпиндель станка оснащен увеличенным двигателем 11 кВт, шпоночным пазом для установки дисковых пил. При этом высота пропила - 50 мм.
Предприятия и цеха по производству столярно-строительных изделий, клееного бруса и щита, производству погонажных изделий, деталей для стандартного домостроения и другие деревообрабатывающие производства.
А также специальную термическую обработку для снятия внутренних напряжений металла. Инновационная технология гарантирует максимальную жесткость, стабильность и долговечность станины, полностью исключает возможность возникновения вибрации даже при работе на высоких скоростях подачи или обработке массивных заготовок.
Станок обладает колоссальным запасом прочности для максимальных нагрузок и режимов работы.
Отвечают всем требованиям автоматизированного современного производства, проходят обязательную предварительную обкатку перед установкой на станок, маркировку, балансировку. Шпиндели собраны на базе самых точных в мире подшипников известной фирмы NACHI (Япония).
В станке применяются электрокомпоненты ведущего мирового производителя – SIEMENS и SCHNEIDER.
Система фиксации состоит из оптимального количества приводных роликов (расположенных как в столе, так и над столом). В столе станка расположены 4 приводных ролика. Необходимы для протяжки заготовок на высоких скоростях подачи, а также массивных заготовок естественной влажности.
Установлены перед и после верхних шпинделей и исключают вероятность заклинивания заготовок на высоких скоростях подачи.
Установлены перед и после верхних шпинделей и исключают вероятность заклинивания заготовок на высоких скоростях подачи.
2 блока установлены перед первым горизонтальным и напротив правого вертикального шпинделя, обеспечивает оптимальное прилегание заготовки к направляющей линейке, исключая вероятность получения брака, а также позволяет обработать изделия небольшого сечения.
Когтевая защита на входе станка препятствует выбросу заготовки и обеспечивает повышенную безопасность работы на станке.
Станок оснащен регуляторами с помощью которых управляются все прижимы (ролики). Это обеспечивает безупречное позиционирование заготовки в процессе обработки в каждой зоне. Настройка усилия прижима каждой группы прижимов роликов производится быстро и удобно с центрального пульта управления, при этом нет необходимости открывать защитное ограждение.
Станок оснащен двумя насосами для дистанционной смазки всех направляющих и трущихся элементов станка.
Необходима для увеличения производительности с сохранением высокого качества продукции.
Станок оснащен бесступенчатой регулировкой скорости подачи от 8 до 33 м/мин.
На стол в ручном режиме подается смазка через с помощью насоса. Смазка необходима для снижения усилия на систему подачи, повышение качества заготовок за счет исключения налипания смолы и стружки.
Стол покрыт хромом для повышения износостойкости.
Станок оснащен дополнительным столом и пластиной для установки дисковых пил диаметром до 230 мм (высота пропила 50 мм)
